Spojka patrí medzi diely, ktoré vodič používa pri každom rozjazde a radení, no veľa ľudí v skutočnosti netuší, čo sa po stlačení pedála deje medzi motorom a prevodovkou. Navonok ide len o jednoduchý pohyb nohou. Mechanicky sa však v tej chvíli mení prenos krútiaceho momentu, tlak medzi trecími plochami aj zaťaženie prevodovky.

Na fungovanie spojky upozornil vo svojom videu automobilový tvorca Luminous, ktorého sledujú stovky tisíc ľudí. Na jednoduchom príklade ukázal, že spojka nie je len pedál na radenie. Je to trecí mechanizmus, ktorý rozhoduje o tom, či sa sila motora prenesie na prevodovku a ďalej na kolesá, alebo sa tento prenos na chvíľu preruší.

Spojka v aute neodpája motor od života, ale od prevodovky

Luminous vysvetľuje, že spojka funguje ako spojovací prvok medzi motorom a prevodovkou. Keď pedál spojky stlačíš, klesne prítlak spojkového kotúča na zotrvačník a prenos krútiaceho momentu z motora do prevodovky sa prakticky preruší. Motor teda stále beží, ale jeho sila sa v tej chvíli neprenáša ďalej na prevodovku a kolesá.

Znamená to, že auto na okamih stratí ťah a prevodovka nie je pod plnou záťažou motora. Práve preto môžeš zaradiť inú rýchlosť bez toho, aby sa ozubené kolesá snažili pracovať proti sile motora.

Dôležité je, že po stlačení spojky sa nezastaví celé auto ani celá prevodovka. Ak sa vozidlo hýbe, kolesá sa točia ďalej a s nimi aj časť prevodovky napojená na výstup k nápravám. Vstupný hriadeľ prevodovky síce stratí hnacie zaťaženie od motora, ale niektoré vnútorné časti sa môžu ešte krátko otáčať zotrvačnosťou.

Spojka teda nevypína motor. Iba preruší cestu, ktorou sa výkon motora dostáva do prevodovky. Ak tento rozdiel vodič nechápe, často so spojkou pracuje zbytočne dlho, drží ju v zábere alebo ju používa ako náhradu brzdy. A to je presne režim, v ktorom sa začne rýchlo opotrebúvať.

Zotrvačník, spojkový kotúč a prítlačný tanier pracujú ako trecí spoj

Medzi motorom a prevodovkou nie je prázdne miesto. Nachádza sa tam zotrvačník, spojkový kotúč, prítlačný tanier a vypínacie ložisko. Zotrvačník je pevne spojený s motorom a otáča sa spolu s ním. Na jeho pracovnú plochu sa pritláča spojkový kotúč, ktorý vodiči aj mechanici často nazývajú jednoducho lamela.

Lamela je teda bežné hovorové pomenovanie spojkového kotúča s trecím materiálom. Keď je spojkový pedál pustený, prítlačný tanier drží lamelu pritlačenú k zotrvačníku. Vtedy sa otáčky motora prenášajú cez lamelu do prevodovky. Keď pedál stlačíš, prítlak sa uvoľní, lamela sa oddelí od zotrvačníka a prenos sily sa preruší.

Celé spojenie funguje na trení. Nie na ozubení, nie na zámku, ale na tom, že trecia plocha lamely je dostatočne silno pritlačená k zotrvačníku. Ak je prítlak plný, spojka prenáša výkon. Ak je prítlak len čiastočný, lamela sa šmýka. A práve šmýkanie vytvára teplo, zápach a opotrebenie.

Zotrvačník má zároveň ďalšiu úlohu. Vyrovnáva nerovnomerné otáčanie motora a pomáha tomu, aby sa motor nesprával trhane pri nízkych otáčkach. V moderných autách sa často používa dvojhmotový zotrvačník, ktorý tlmí torzné vibrácie motora. Je to drahý diel a pri nesprávnom zaobchádzaní so spojkou alebo pri jazde v príliš nízkych otáčkach trpí spolu s ňou.

Plynulý rozjazd vzniká krátkym prešmykom spojky

Pri rozjazde sa spojka nemôže zopnúť úplne naraz. Motor sa už točí, ale auto stojí. Prevodovka a kolesá sú v tej chvíli prakticky bez pohybu. Krátky prešmyk spojky je preto pri rozjazde normálny a nevyhnutný. Lamela sa postupne pritláča k zotrvačníku, rozdiel otáčok sa zmenšuje a auto sa plynulo pohne.

Chyba teda nie je v tom, že pri rozjazde spojku na okamih podržíš v bode záberu. Chyba vzniká vtedy, keď ju v tomto režime držíš príliš dlho. Vtedy sa lamela neotáča úplne spolu so zotrvačníkom, ale po jeho povrchu sa šmýka. Trecí materiál sa prehrieva, tvrdne, zasklieva sa a postupne stráca schopnosť preniesť krútiaci moment.

Správny rozjazd má byť krátky a plynulý. Spojku pustíš do bodu záberu, necháš auto pohnúť sa a potom ju úplne uvoľníš. Spojka nemá slúžiť ako ovládač rýchlosti auta. Na to je plyn a brzda. Ak ju používaš na jemné držanie auta v pohybe alebo na státie v kopci, z lamely robíš brzdu.

Čo sa deje vo vnútri spojky pri stlačení pedála

Pri stlačení spojkového pedála sa cez hydrauliku alebo lankový mechanizmus ovláda vypínacie ložisko. V servisoch sa mu často hovorí aj vypinák. Toto ložisko zatlačí na tanierovú pružinu prítlačného taniera a zníži prítlak na lamelu. Lamela sa oddelí od zotrvačníka a vstupný hriadeľ prevodovky prestane dostávať hnací moment od motora.

To umožní preradenie. Vstupný hriadeľ už nie je tlačený motorom, takže synchronizátory majú lepšie podmienky na vyrovnanie otáčok. Ak by si radil bez spojky alebo so spojkou, ktorá nevypína úplne, prevodovka by sa snažila zaradiť rýchlosť pod zaťažením. Výsledkom je odpor v páke, škrípanie alebo poškodzovanie synchronizátorov.

Nie všetky časti sa však prestanú hýbať. Ak auto ide, výstupná časť prevodovky, diferenciál, poloosi a kolesá sa točia ďalej. Aj niektoré vnútorné časti prevodovky môžu ešte krátko rotovať zotrvačnosťou. Spojka teda nepreruší pohyb celého auta, ale preruší tok sily od motora.

Spojka a synchronizátory majú rozdielnu úlohu

Tu vzniká časté nedorozumenie. Spojka sama o sebe neradí rýchlosti. Jej úloha je odpojiť motor od prevodovky. O hladké zapadnutie prevodového stupňa sa starajú synchronizátory vnútri prevodovky.

Synchronizátor funguje ako malý trecí prvok pre konkrétny prevodový stupeň. Pred zaradením vyrovnáva rozdiel otáčok medzi hriadeľmi a ozubenými kolesami. Keď je opotrebovaný, rýchlosť môže ísť ťažko, najmä pri rýchlom radení alebo pri podraďovaní. Spojka teda vytvorí podmienky na preradenie, ale samotné vyrovnanie otáčok robí synchronizátor.

Konštrukcia synchronizátorov sa môže medzi prevodovkami líšiť. Staršie prevodovky používajú jednoduchšie riešenia, modernejšie môžu mať účinnejšie synchronizačné mechanizmy. Servisný dôsledok je však podobný. Ak vodič radí násilím, synchronizátory dostávajú zbytočné rany. Najprv sa objaví odpor v radiacej páke, potom škrípanie a neskôr oprava, ktorá už znamená rozoberanie prevodovky.

Medziplyn pri podraďovaní šetrí spojku aj synchronizátory

Pri podraďovaní sa deje opačný problém než pri radení nahor. Ak ideš napríklad zo štvorky do trojky pred zákrutou, motor musí po pustení spojky pracovať vo vyšších otáčkach. Kolesá cez prevodovku už „požadujú“ vyššie otáčky motora, ale motor je v tej chvíli ešte pomalší.

Ak spojku pustíš prudko, rozdiel otáčok musí vyrovnať lamela. Spojka dostane náraz, auto trhne a celý pohon sa na okamih napne. Trpia trecie plochy lamely, prítlačný tanier, dvojhmotový zotrvačník aj uloženia motora.

Pomôcť tomu môže krátke jemné pridanie plynu počas preradenia. Pri stlačenej spojke a prechode cez neutrál krátko zvýšiš otáčky motora. Tomu sa hovorí medziplyn. Motor sa priblíži k otáčkam, ktoré bude potrebovať po zaradení nižšieho stupňa, a spojka už nemusí silou dorovnávať taký veľký rozdiel.

Pri moderných autách s elektronickým plynom nemusí reakcia pedála prísť úplne okamžite ako pri starom mechanickom lanku. Riadiaca jednotka plyn dávkuje elektronicky. Princíp sa však nemení. Cieľom je zvýšiť otáčky motora ešte pred tým, ako spojku pustíš po zaradení nižšieho stupňa.

Pri správnom medziplyne auto po pustení spojky netrhne. Prevod zapadne plynulejšie, synchronizátor má menej práce a lamela dostane menší tepelný aj mechanický ráz. Nie je to povinnosť pri každej jazde, ale pri svižnejšom podraďovaní, jazde z kopca alebo pri staršej prevodovke vie tento návyk výrazne zjemniť prácu celého pohonu.

Zlozvyky z autoškoly, ktoré ničia spojku najrýchlejšie

Veľa problémov so spojkou nevzniká preto, že by vodič jazdil agresívne. Vzniká preto, že si osvojil návyky, ktoré vyzerajú nevinne. Auto ide, nič nesvieti, spojka sa zatiaľ neozýva. Mechanicky však pracuje v režime, na ktorý nie je určená.

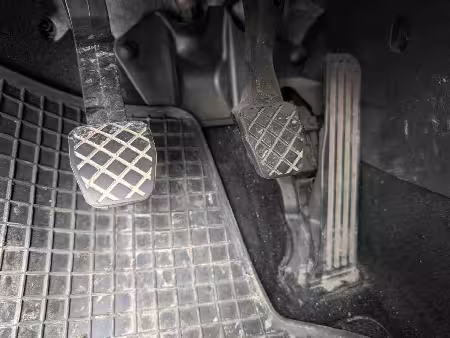

Noha opretá o spojkový pedál drží ložisko zbytočne pod tlakom

Častý zlozvyk je ľavá noha položená na spojkovom pedáli aj počas jazdy. Vodič má pocit, že sa pedála len jemne dotýka. Problém je, že spojkový mechanizmus môže podľa typu ovládania reagovať aj na malý tlak.

Aj ľahké opretie nohy môže začať zaťažovať vypínacie ložisko a mierne znížiť prítlak lamely. Nemusí ísť hneď o viditeľné prešmykovanie, ale vzniká trvalé napätie v mechanizme. Vypínacie ložisko sa otáča a pracuje aj vtedy, keď by malo byť mimo záťaže.

Pri dlhých jazdách po diaľnici alebo v meste to znamená stovky minút zbytočnej práce navyše. Najprv sa ozve ložisko, neskôr môže spojka zaberať nepresne alebo začať prešmykovať. Ľavá noha má byť po preradení na odkladacej ploche vedľa pedálov, nie na spojke.

Státie na červenej so zaradenou jednotkou namáha vypínacie ložisko

Ďalší zlozvyk vzniká na križovatkách. Auto stojí, je zaradená jednotka a vodič drží spojku stlačenú celých tridsať alebo šesťdesiat sekúnd. Navonok sa nič nedeje. Vnútri však vypínacie ložisko stále tlačí na tanierovú pružinu prítlačného taniera.

Spojka má byť rozpojená len počas reálneho radenia alebo krátkeho čakania pred rozjazdom. Ak stojíš dlhšie, rozumnejšie je vyradiť do neutrálu a spojku pustiť. Mechanizmus sa uvoľní, ložisko prestane pracovať a prítlačný tanier nie je zbytočne namáhaný.

Pri niektorých moderných autách časť práce vodičovi uľahčujú systémy ako Auto Hold alebo asistent rozjazdu do kopca. Tie však držia auto brzdami, nie spojkou. Pri bežnom manuáli bez takéhoto systému platí jednoduché pravidlo. Ak na križovatke stojíš dlhšie, spojka nemá byť zbytočne stlačená.

Držanie auta v kopci spojkou prehrieva lamelu za pár minút

Najhorší režim pre spojku je státie v kopci v bode záberu. Auto sa nehýbe dozadu, motor tlačí dopredu a spojka medzi nimi prešmykuje. Lamela v tej chvíli nepracuje ako spojovací diel, ale ako brzda. Celá energia sa mení na teplo priamo medzi zotrvačníkom, lamelou a prítlačným tanierom.

Stačí pár minút a spojka začne zapáchať. Povrch lamely sa prehrieva, trecí materiál tvrdne a môže sa zaskliť. Po takomto zaobchádzaní už spojka nemusí mať pôvodný záber ani pri bežnej jazde.

V kopci má auto držať brzda. Buď nožná, ručná, alebo systém Auto Hold. Spojka sa má použiť až v momente samotného rozjazdu, krátko a plynulo.

Situácie, pri ktorých spojka trpí najviac

Spojka nie je len v manuálnej prevodovke

Aj keď si väčšina vodičov spája spojku hlavne s manuálnou prevodovkou, princíp odpájania a pripájania motora sa používa aj v automatických systémoch. Rozdiel je v tom, že vodič tam spojku neovláda nohou.

Pri dvojspojkových prevodovkách DSG alebo DCT pracujú dve spojky, jedna pre párne a druhá pre nepárne prevodové stupne. Elektronika a hydraulika rozhodujú, ktorá spojka sa zopne a ktorá sa rozopne. Niektoré dvojspojkové prevodovky používajú suché spojky, iné mokré spojky uložené v oleji.

Suchá spojka sa chladí horšie a pri častom posúvaní v kolóne sa vie prehriať rýchlejšie. Mokrá spojka má výhodu v tom, že olej odvádza časť tepla a umožňuje viacplatničové usporiadanie s väčšou trecou plochou. To však neznamená, že je nezničiteľná. Ak sa prehrieva alebo pracuje so starou kvapalinou, opotrebúva sa aj ona a zároveň znečisťuje olej trecím materiálom.

Pri klasických automatoch zas pracujú lamelové spojky vo vnútri prevodovky a menič krútiaceho momentu so zámkovou spojkou. Fyzika je však podobná. Kde je trecí prvok, tam vzniká teplo a opotrebenie. Prudké rozjazdy, dlhé držanie auta v zábere, časté posúvanie v kolóne alebo podtáčanie motora dokážu namáhať spojkové časti aj v moderných prevodovkách, hoci vodič žiadny spojkový pedál nemá.

Prečo spojka začne smrdieť, prešmykovať alebo zaberať príliš vysoko

Ak spojka začne zapáchať po spálenine, znamená to, že trecí materiál lamely sa prehrial. Najčastejšie sa to stane pri dlhom rozjazde do kopca, cúvaní s prívesom alebo pri držaní auta na spojke namiesto brzdy. V tej chvíli sa mechanická energia mení priamo na teplo v spojke.

Keď sa trecí materiál prehrieva opakovane, jeho povrch sa môže zaskliť. Lamela potom horšie drží a začne prešmykovať aj pri bežnej jazde. Vodič si to všimne tak, že otáčky motora rastú, ale auto nezrýchľuje úmerne tomu. Pri silnejšom pridaní plynu motor vyletí do otáčok, no výkon sa neprenesie na kolesá.

Ďalším signálom je záber spojky až úplne hore. Nemusí to vždy znamenať okamžitý koniec, ale často ide o znak opotrebovania lamely alebo zmeneného nastavenia mechanizmu. Ak sa pridá zápach, prešmykovanie alebo trasenie pri rozjazde, spojka už nepracuje v pôvodnom rozsahu.

Spojka vydrží dlho len vtedy, keď pracuje krátko a naplno

Spojka je diel, ktorý zvládne veľké zaťaženie, ale len v správnom režime. Najlepšie jej je vtedy, keď je buď úplne zopnutá, alebo úplne rozopnutá. Medzistav znamená trenie, teplo a postupné znižovanie životnosti.

Preto spojke škodí opretá noha o pedál, držanie auta v kopci cez bod záberu, pomalé posúvanie v kolóne na polspojke aj prudké púšťanie pedála pri vysokých otáčkach. Každý z týchto návykov namáha iný diel. Lamela sa prehrieva, prítlačný tanier dostáva rany, vypínacie ložisko pracuje zbytočne dlho a dvojhmotový zotrvačník tlmí nárazy, na ktoré nebol určený.

Keď mechanik povie, že spojka prešmykuje, málokedy sa mení len samotná lamela. Bežne sa mení celá spojková sada, teda lamela, prítlačný tanier a vypínacie ložisko. Pri moderných naftových a preplňovaných benzínových motoroch sa často kontroluje aj dvojhmotový zotrvačník. Ak má vôľu, hrká alebo už tlmí rázy nerovnomerne, jeho ponechanie v aute môže zničiť aj novú spojku.

Výmena kompletnej spojkovej sady sa dnes v servise bežne pohybuje približne od 500 do 1 500 eur podľa modelu auta, typu motora, dostupnosti dielov a toho, či sa mení aj dvojhmotový zotrvačník. Pri niektorých autách môže byť suma nižšia, pri drahších modeloch aj vyššia. Pointa je však rovnaká. Správna práca so spojkou nie je len o komforte pri jazde, ale o tom, či sa z bežného opotrebovania nestane drahá oprava skôr, než musí.

@lujfenHow a Car’s Transmission Clutch Works

♬ original sound – Luminous

Spojka teda nie je len pedál na radenie. Je to trecí spoj medzi motorom a prevodovkou. Keď pracuje správne, vodič ju takmer nevníma. Keď sa začne kaziť, auto smrdí, trasie sa, horšie sa rozbieha a oprava sa rýchlo počíta v stovkách až tisícoch eur.
